228

опорної синусоїди і провести підрахунок їх числа. Після певного числа кроків

зміщення променя можна визначити сумарне часове зміщення сигналу відносно

початкового положення. На основі цього часу, а також величини зміщення

променя, можна розрахувати швидкість ПАХ.

4.2.2. Створення калібрувальних зразків з допомогою зразка

порівняння

Для калібрування перетворювачів із жорстким з'єднанням збуджуючої та

приймальної призм необхідно мати кілька калібрувальних зразків. Як було

показано, для визначення швидкості ПАХ дефлекційним лазерним методом

одну поверхню зразка не-

обхідно відполірувати, що

значно ускладнює підготовку

зразків. Водночас на базі

запропонованої методики, з
0 1
допомогою некаліброваного

перетворювача із жорстким

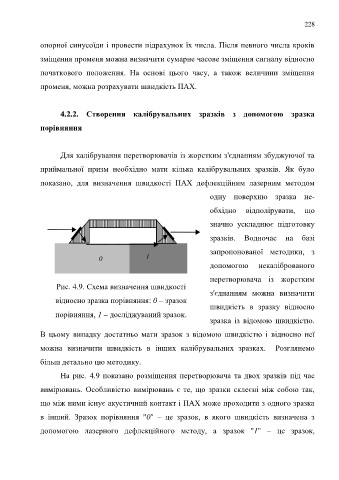

Рис. 4.9. Схема визначення швидкості
з'єднанням можна визначити
відносно зразка порівняння: 0 – зразок
швидкість в зразку відносно
порівняння, 1 – досліджуваний зразок.
зразка із відомою швидкістю.

В цьому випадку достатньо мати зразок з відомою швидкістю і відносно неї

можна визначити швидкість в інших калібрувальних зразках. Розглянемо

більш детально цю методику.

На рис. 4.9 показано розміщення перетворювача та двох зразків під час

вимірювань. Особливістю вимірювань є те, що зразки склеєні між собою так,

що між ними існує акустичний контакт і ПАХ може проходити з одного зразка

в інший. Зразок порівняння "0" – це зразок, в якого швидкість визначена з

допомогою лазерного дефлекційного методу, а зразок "1" – це зразок,
