приведена на рис. 4.10, а на рис. 4.11 показано її загальний вигляд засобів
реалізації та об’єкт контролю. Дефектоскоп створює імпульс, який подають
на перетворювач іякий збуджує ПАХ, що поширюється по поверхні об’єкту
контролю. Після реєстрації ПАХ перетворювачем сигнал відображається на
осцилографі. Також на осцилограф подають синхронізуючий сигнал з
дефектоскопа. Використовували перетворювач із жорстким з’єднанням
передаючої та приймальної частин. Методика вимірювання часового зсуву
акустичного сигналу аналогічна до описаної вище.
На основі калібрувальної залежності і відомого значення швидкості ПАХ в
зразку порівняння знаходять швидкість ПАХ на об'єкті контролю. Частотний
діапазон установки визначається частотним діапазоном дефектоскопа, а також
наявністю перетворювачів для відповідної частоти. Для дефектоскопа УД2-70
ΔV/V, %
20
10
0
0 40 80 L, мм

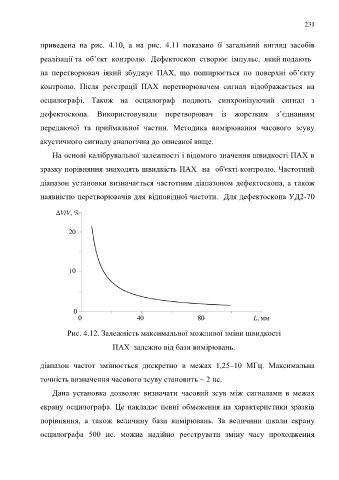

Рис. 4.12. Залежність максимальної можливої зміни швидкості
ПАХ залежно від бази вимірювань.
діапазон частот змінюється дискретно в межах 1,25–10 МГц. Максимальна
точність визначення часового зсуву становить ~ 2 нс.
Дана установка дозволяє визначати часовий зсув між сигналами в межах
екрану осцилографа. Це накладає певні обмеження на характеристики зразків
порівняння, а також величину бази вимірювань. За величини шкали екрану
осцилографа 500 нс. можна надійно реєструвати зміну часу проходження
