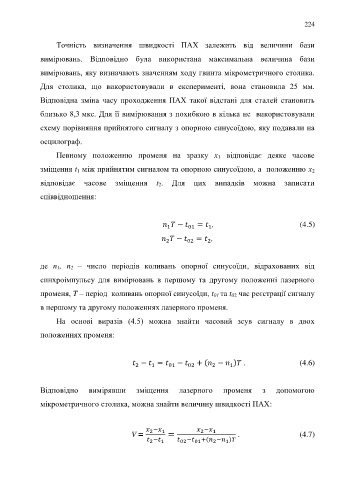

224
Точність визначення швидкості ПАХ залежить від величини бази
вимірювань. Відповідно була використана максимальна величина бази
вимірювань, яку визначають значенням ходу гвинта мікрометричного столика.
Для столика, що використовували в експерименті, вона становила 25 мм.
Відповідна зміна часу проходження ПАХ такої відстані для сталей становить
близько 8,3 мкс. Для її вимірювання з похибкою в кілька нс використовували
схему порівняння прийнятого сигналу з опорною синусоїдою, яку подавали на
осцилограф.
Певному положенню променя на зразку х 1 відповідає деяке часове
зміщення t 1 між прийнятим сигналом та опорною синусоїдою, а положенню х 2
відповідає часове зміщення t 2. Для цих випадків можна записати
співвідношення:
− 01 = , (4.5)
1
1
− 02 = ,
2
2
де n 1, n 2 – число періодів коливань опорної синусоїди, відрахованих від
синхроімпульсу для вимірювань в першому та другому положенні лазерного
променя, T – період коливань опорної синусоїди, t 01 та t 02 час реєстрації сигналу
в першому та другому положеннях лазерного променя.
На основі виразів (4.5) можна знайти часовий зсув сигналу в двох
положеннях променя:
− = 01 − 02 + ( − ) . (4.6)
2
1
2
1
Відповідно вимірявши зміщення лазерного променя з допомогою
мікрометричного столика, можна знайти величину швидкості ПАХ:
V = − 1 = − 1 . (4.7)
2
2
− 1 02 − 01 +( − )
2
2
1
