223
визначається його розміром та швидкістю акустичної хвилі. Затримка часу 1 нс
відповідає проходженню повздовжньої акустичної хвилі в оргсклі (швидкість
2700 м/с) відстані 2,7 мкм. Зрозуміло, що виготовляти елементи перетворювача
з такою точністю є складно. Тому їх необхідно калібрувати з допомогою зразків
з відомою швидкістю акустичних хвиль.
Для калібрування перетворювачів потрібно мати набір зразків, в яких
відома швидкість ПАХ. Оскільки дані, які приводяться в літературі для даного
металу можуть не співпадати з його реальною величиною швидкісті ПАХ, то
для конкретних зразків її необхідно виміряти. Очевидно, що з цією метою не
підходить перетворювач із жорстким з'єднанням збуджуючої та приймаючої
призм. Для визначення швидкості ПАХ в калібрувальному зразку ефективним є

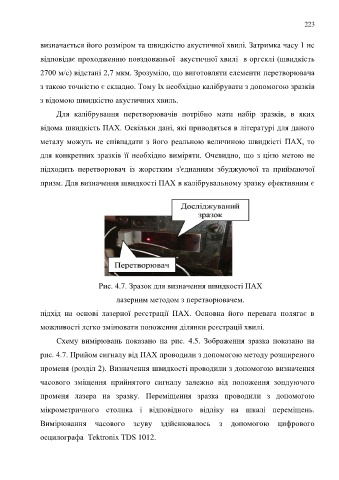

Рис. 4.7. Зразок для визначення швидкості ПАХ
лазерним методом з перетворювачем.
підхід на основі лазерної реєстрації ПАХ. Основна його перевага полягає в
можливості легко змінювати положення ділянки реєстрації хвилі.
Схему вимірювань показано на рис. 4.5. Зображення зразка показано на
рис. 4.7. Прийом сигналу від ПАХ проводили з допомогою методу розширеного
променя (розділ 2). Визначення швидкості проводили з допомогою визначення
часового зміщення прийнятого сигналу залежно від положення зондуючого
променя лазера на зразку. Переміщення зразка проводили з допомогою
мікрометричного столика і відповідного відліку на шкалі переміщень.
Вимірювання часового зсуву здійснювалось з допомогою цифрового
осцилографа Tektronix TDS 1012.
