4.3. Визначення швидкості у польових умовах

Для роботи в польових умовах була запропонована схема визначення

швидкості ПАХ з допомогою компактних засобів. В основу методики вимірю-

1 2

3

4

5

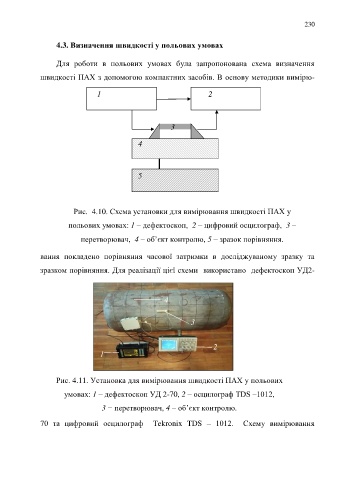

Рис. 4.10. Схема установки для вимірювання швидкості ПАХ у

польових умовах: 1 ‒ дефектоскоп, 2 ‒ цифровий осцилограф, 3 ‒

перетворювач, 4 ‒ об’єкт контролю, 5 ‒ зразок порівняння.

вання покладено порівняння часової затримки в досліджуваному зразку та

зразком порівняння. Для реалізації цієї схеми використано дефектоскоп УД2-

4

3

2
1

Рис. 4.11. Установка для вимірювання швидкості ПАХ у польових

умовах: 1 – дефектоскоп УД 2-70, 2 – осцилограф TDS ‒1012,
3 − перетворювач, 4 – об’єкт контролю.

70 та цифровий осцилограф Tekronix TDS – 1012. Схему вимірювання
