Структурну схему установки, в якій використовували лазерну реєстрацію,

показано на рис. 4.5. Її перевага полягає у більш точному визначенні величини

переміщення області реєстрації акустичних хвиль, яке проводять з допомогою

мікрометричного столика. Недолік методу полягає в необхідності полірування

поверхні об'єкту контролю, оскільки він вимагає дзеркального відбивання

лазерного променя від поверхні.

Для реєстрації акустичних хвиль застосовували дві методики: на основі

інтерферометра Майкельсона та дефлекційний метод. Інтерферометр Майкель-

сона використовували для прийому об'ємних поздовжніх хвиль та ПАХ, а

дефлекційний метод – лише для прийому ПАХ. В обох випадках потрібно

дзеркальну поверхню досліджуваного об'єкту контролю. В якості лазера

Δt. нс

50

48

46

44
0 50 100 t, хв

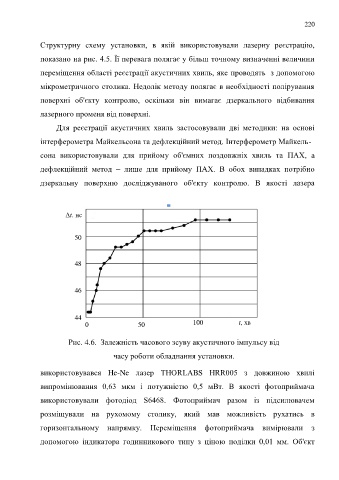

Рис. 4.6. Залежність часового зсуву акустичного імпульсу від

часу роботи обладнання установки.

використовувався He-Ne лазер THORLABS HRR005 з довжиною хвилі

випромінювання 0,63 мкм і потужністю 0,5 мВт. В якості фотоприймача

використовували фотодіод S6468. Фотоприймач разом із підсилювачем

розміщували на рухомому столику, який мав можливість рухатись в

горизонтальному напрямку. Переміщення фотоприймача вимірювали з

допомогою індикатора годинникового типу з ціною поділки 0,01 мм. Об'єкт
