216
використовують і у випадку визначення швидкості об’ємних акустичних хвиль
з тією різницею, що перетворювач для ПАХ замінено на перетворювач для
збудження та прийому об’ємних акустичних хвиль. Працює схема, показана на
рис. 4.1 таким чином.
Генератор створює неперервний гармонічний сигнал, який подають на
модулятор, з допомогою якого його модулюють і підсилюють. Для модуляції
сигналу використовують прямокутний імпульс, який виробляє імпульсний

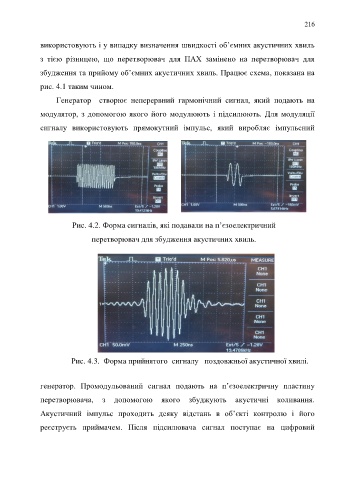

Рис. 4.2. Форма сигналів, які подавали на п’єзоелектричний
перетворювач для збудження акустичних хвиль.
Рис. 4.3. Форма прийнятого сигналу поздовжньої акустичної хвилі.
генератор. Промодульований сигнал подають на п’єзоелектричну пластину
перетворювача, з допомогою якого збуджують акустичні коливання.
Акустичний імпульс проходить деяку відстань в об’єкті контролю і його
реєструєть приймачем. Після підсилювача сигнал поступає на цифровий
