217

осцилограф (Tektronix TDS – 1021). За необхідності оцифроване зображення з

екрану осцилографа записують в пам’ять комп’ютера для подальшого його

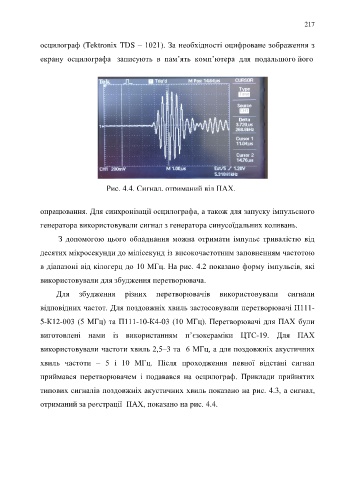

Рис. 4.4. Сигнал, отриманий від ПАХ.

опрацювання. Для синхронізації осцилографа, а також для запуску імпульсного

генератора використовували сигнал з генератора синусоїдальних коливань.

З допомогою цього обладнання можна отримати імпульс тривалістю від

десятих мікросекунди до мілісекунд із високочастотним заповненням частотою

в діапазоні від кілогерц до 10 МГц. На рис. 4.2 показано форму імпульсів, які

використовували для збудження перетворювача.

Для збудження різних перетворювачів використовували сигнали
відповідних частот. Для поздовжніх хвиль застосовували перетворювачі П111-

5-К12-003 (5 МГц) та П111-10-К4-03 (10 МГц). Перетворювачі для ПАХ були
виготовлені нами із використанням п’єзокераміки ЦТС-19. Для ПАХ

використовували частоти хвиль 2,5–3 та 6 МГц, а для поздовжніх акустичних

хвиль частоти – 5 і 10 МГц. Після проходження певної відстані сигнал

приймався перетворювачем і подавався на осцилограф. Приклади прийнятих

типових сигналів поздовжніх акустичних хвиль показано на рис. 4.3, а сигнал,

отриманий за реєстрації ПАХ, показано на рис. 4.4.
