185

На рис. 3.10 приведено залежність величини часової затримки сигналу від

глибини заглибини. Видно, що спостерігається монотонна, майже лінійна

залежність між цими величинами. Це легко пояснити, оскільки із збільшенням

глибини заглибини зростає

розмір щілини між поверхнею
1
призми перетворювача та

2 поверхнею досліджуваного

матеріалу. Важливим також є

3 положення цієї щілини

відносно призми
4
перетворювача.

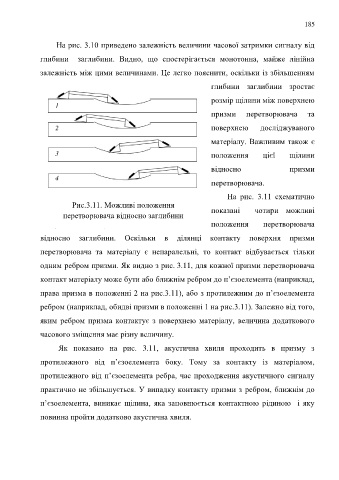

На рис. 3.11 схематично
Рис.3.11. Можливі положення
перетворювача відносно заглибини показані чотири можливі
положення перетворювача
відносно заглибини
відносно заглибини. Оскільки в ділянці контакту поверхня призми

перетворювача та матеріалу є непаралельні, то контакт відбувається тільки

одним ребром призми. Як видно з рис. 3.11, для кожної призми перетворювача

контакт матеріалу може бути або ближнім ребром до п’єзоелемента (наприклад,

права призма в положенні 2 на рис.3.11), або з протилежним до п’єзоелемента

ребром (наприклад, обидві призми в положенні 1 на рис.3.11). Залежно від того,

яким ребром призма контактує з поверхнею матеріалу, величина додаткового

часового зміщення має різну величину.

Як показано на рис. 3.11, акустична хвиля проходить в призму з

протилежного від п’єзоелемента боку. Тому за контакту із матеріалом,

протилежного від п’єзоелемента ребра, час проходження акустичного сигналу

практично не збільшується. У випадку контакту призми з ребром, ближнім до

п’єзоелемента, виникає щілина, яка заповнюється контактною рідиною і яку

повинна пройти додатково акустична хвиля.
