182
t, нс t, нс
80 80
60 60
40 40
20 20
0 0
60 80 100 Х, мм 40 60 80 Х, мм
а б

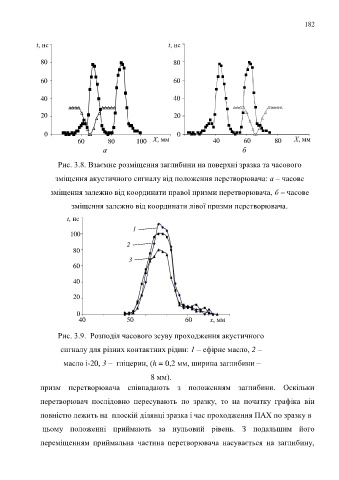

Рис. 3.8. Взаємне розміщення заглибини на поверхні зразка та часового
зміщення акустичного сигналу від положення перетворювача: а – часове
зміщення залежно від координати правої призми перетворювача, б – часове
зміщення залежно від координати лівої призми перетворювача.
t, нс
1
100
2
80
3
60
40
20
0
40 50 60 x, мм
Рис. 3.9. Розподіл часового зсуву проходження акустичного
сигналу для різних контактних рідин: 1 – ефірне масло, 2 –
масло і-20, 3 – гліцерин, (h = 0,2 мм, ширина заглибини –
8 мм).
призм перетворювача співпадають з положенням заглибини. Оскільки
перетворювач послідовно пересувають по зразку, то на початку графіка він
повністю лежить на плоскій ділянці зразка і час проходження ПАХ по зразку в
цьому положенні приймають за нульовий рівень. З подальшим його
переміщенням приймальна частина перетворювача насувається на заглибину,
