184

глибиною 0,3 мм і шириною 16 мм. Використовували контактні рідини з

різною швидкістю поширення акустичних хвиль. В гліцерині швидкість

становить 1920 м/с, в маслі і-20 – 1500 м/с, в евкаліптовому маслі – 1270 м/с.

Аналогічні дослідження проведено для заглибин 0,1 мм, 0,2 мм та 0,4 мм. В

усіх випадках спостерігаємо збільшення часової затримки із зменшенням

швидкості акустичної хвилі контактної рідини.

Як видно з результатів проведених експериментів, нерівності поверхні

можуть сильно вплинути на величину часової затримки сигналу і збільшити

його на десятки і сотні наносекунд. Якісно виникнення додаткової часової

затримки можна пояснити так. У випадку наявності зміни кривизни поверхні

матеріалу виникає щілина між поверхнею контактної ділянки перетворювача та

поверхнею досліджуваного матеріалу. Ця щілина заповнюється контактною

рідиною і акустична хвиля повинна пройти додатково шар цієї рідини, що

t, нс

100

80

60

40

20

0
0 0.1 0.2 0.3 0.4 h, мм

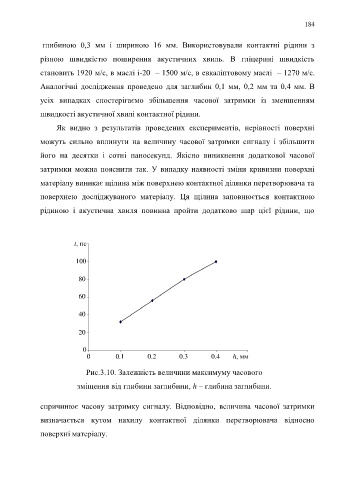

Рис.3.10. Залежність величини максимуму часового

зміщення від глибини заглибини, h – глибина заглибини.

спричинює часову затримку сигналу. Відповідно, величина часової затримки

визначається кутом нахилу контактної ділянки перетворювача відносно

поверхні матеріалу.
