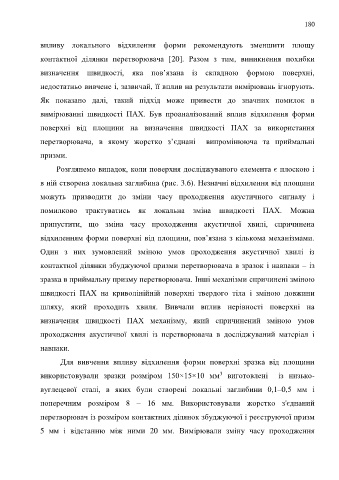

180

впливу локального відхилення форми рекомендують зменшити площу

контактної ділянки перетворювача [20]. Разом з тим, виникнення похибки

визначення швидкості, яка пов’язана із складною формою поверхні,

недостатньо вивчене і, зазвичай, її вплив на результати вимірювань ігнорують.

Як показано далі, такий підхід може привести до значних помилок в

вимірюванні швидкості ПАХ. Був проаналізований вплив відхилення форми

поверхні від площини на визначення швидкості ПАХ за використання

перетворювача, в якому жорстко з’єднані випромінююча та приймальні

призми.

Розглянемо випадок, коли поверхня досліджуваного елемента є плоскою і

в ній створена локальна заглибина (рис. 3.6). Незначні відхилення від площини

можуть призводити до зміни часу проходження акустичного сигналу і

помилково трактуватись як локальна зміна швидкості ПАХ. Можна

припустити, що зміна часу проходження акустичної хвилі, спричинена

відхиленням форми поверхні від площини, пов’язана з кількома механізмами.

Один з них зумовлений зміною умов проходження акустичної хвилі із

контактної ділянки збуджуючої призми перетворювача в зразок і навпаки – із

зразка в приймальну призму перетворювача. Інші механізми спричинені зміною

швидкості ПАХ на криволінійній поверхні твердого тіла і зміною довжини

шляху, який проходить хвиля. Вивчали вплив нерівності поверхні на

визначення швидкості ПАХ механізму, який спричинений зміною умов

проходження акустичної хвилі із перетворювача в досліджуваний матеріал і

навпаки.

Для вивчення впливу відхилення форми поверхні зразка від площини

3
використовували зразки розміром 150×15×10 мм виготовлені із низько-
вуглецевої сталі, в яких були створені локальні заглибини 0,1–0,5 мм і

поперечним розміром 8 – 16 мм. Використовували жорстко з'єднаний

перетворювач із розміром контактних ділянок збуджуючої і реєструючої призм

5 мм і відстанню між ними 20 мм. Вимірювали зміну часу проходження
