Цей ефект обмежує величину хвилі ПАХ знизу, оскільки задає мінімально

2
допустиму величину Λ /λ. Оцінемо діапазон довжин хвиль ПАХ, для яких
можлива реалізація цього методу вимірювання. Наприклад, якщо умовно

2
покласти d = 10 мм, Λ /λ >100 мм, λ = 0,63 мкм, то отримаємо, що Λ може
лежати в діапазоні 3,3–0,25 мм. Цей діапазон довжин хвиль ПАХ у випадку

сталей, для яких V=3000м/с, відповідає області частот 0,9 – 12 МГц. ПАХ такої

частоти широко використовують у неруйнівному контролі та інших областях

науки та техніки, оскільки їх відносно легко збуджувати та реєструвати в

твердих тілах, вони поширюються в матеріалах на глибину від долей до кількох

міліметрів, існує стандартне обладнання для їх збудження та реєстрації. Тому

запропонована методика може бути застосована для вирішення багатьох

актуальних завдань.

Одне з джерел похибки вимірювання швидкості ПАХ є похибка

вимірювання відстані, на яку переміщається фотоприймач. Для уникнення цієї

похибки запропоновано схеми вимірювання, в яких фотоприймач є

Фотоприймач

Лазер

Лінза

Перетворювач для
збудження ПАХ

Лазерний
промінь

Зразок

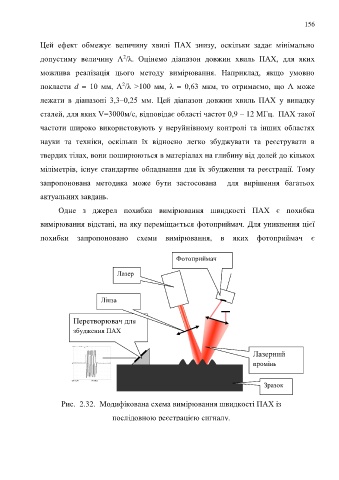

Рис. 2.32. Модифікована схема вимірювання швидкості ПАХ із

послідовною реєстрацією сигналу.
