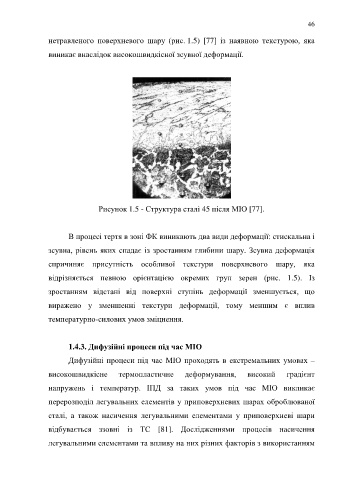

Page 46 - Dys

46

нетравленого поверхневого шару (рис. 1.5) [77] із наявною текстурою, яка

виникає внаслідок високошвидкісної зсувної деформації.

Рисунок 1.5 - Структура сталі 45 після МІО [77].

В процесі тертя в зоні ФК виникають два види деформації: стискальна і

зсувна, рівень яких спадає із зростанням глибини шару. Зсувна деформація

спричиняє присутність особливої текстури поверхневого шару, яка

відрізняється певною орієнтацією окремих груп зерен (рис. 1.5). Із

зростанням відстані від поверхні ступінь деформації зменшується, що

виражено у зменшенні текстури деформації, тому меншим є вплив

температурно-силових умов зміцнення.

1.4.3. Дифузійні процеси під час МІО

Дифузійні процеси під час МІО проходять в екстремальних умовах –

високошвидкісне термопластичне деформування, високий градієнт

напружень і температур. ІПД за таких умов під час МІО викликає

перерозподіл легувальних елементів у приповерхневих шарах оброблюваної

сталі, а також насичення легувальними елементами у приповерхневі шари

відбувається ззовні із ТС [81]. Дослідженнями процесів насичення

легувальними елементами та впливу на них різних факторів з використанням
