Page 43 - Dys

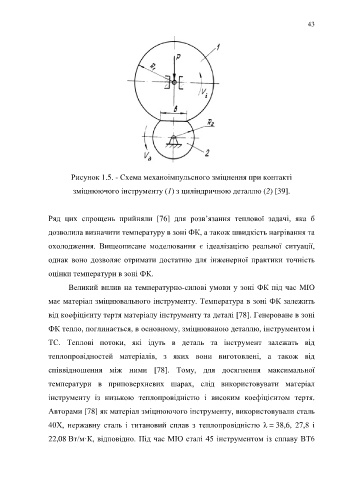

43

Рисунок 1.5. - Схема механоімпульсного зміцнення при контакті

зміцнюючого інструменту (1) з циліндричною деталлю (2) [39].

Ряд цих спрощень прийняли [76] для розв’язання теплової задачі, яка б

дозволила визначити температуру в зоні ФК, а також швидкість нагрівання та

охолодження. Вищеописане моделювання є ідеалізацією реальної ситуації,

однак воно дозволяє отримати достатню для інженерної практики точність

оцінки температури в зоні ФК.

Великий вплив на температурно-силові умови у зоні ФК під час МІО

має матеріал зміцнювального інструменту. Температура в зоні ФК залежить

від коефіцієнту тертя матеріалу інструменту та деталі [78]. Генероване в зоні

ФК тепло, поглинається, в основному, зміцнюваною деталлю, інструментом і

ТС. Теплові потоки, які ідуть в деталь та інструмент залежать від

теплопровідностей матеріалів, з яких вони виготовлені, а також від

співвідношення між ними [78]. Тому, для досягнення максимальної

температури в приповерхневих шарах, слід використовувати матеріал

інструменту із низькою теплопровідністю і високим коефіцієнтом тертя.

Авторами [78] як матеріал зміцнюючого інструменту, використовували сталь

40Х, нержавну сталь і титановий сплав з теплопровідністю λ = 38,6, 27,8 і

22,08 Вт/м·К, відповідно. Під час МІО сталі 45 інструментом із сплаву ВТ6
