Page 44 - Dys

44

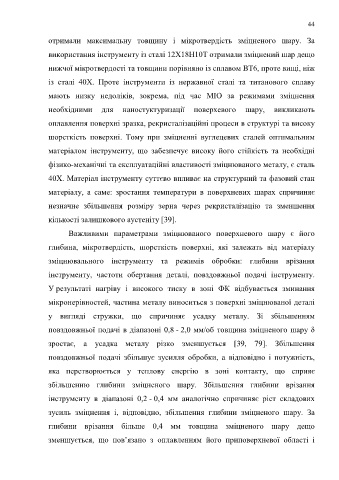

отримали максимальну товщину і мікротвердість зміцненого шару. За

використання інструменту із сталі 12Х18Н10Т отримали зміцнений шар дещо

нижчої мікротвердості та товщини порівняно із сплавом ВТ6, проте вищі, ніж

із сталі 40Х. Проте інструменти із нержавної сталі та титанового сплаву

мають низку недоліків, зокрема, під час МІО за режимами зміцнення

необхідними для наностуктуризації поверхевого шару, викликають

оплавлення поверхні зразка, рекристалізаційні процеси в структурі та високу

шорсткість поверхні. Тому при зміцненні вуглецевих сталей оптимальним

матеріалом інструменту, що забезпечує високу його стійкість та необхідні

фізико-механічні та експлуатаційні властивості зміцнюваного металу, є сталь

40Х. Матеріал інструменту суттєво впливає на структурний та фазовий стан

матеріалу, а саме: зростання температури в поверхневих шарах спричиняє

незначне збільшення розміру зерна через рекристалізацію та зменшення

кількості залишкового аустеніту [39].

Важливими параметрами зміцнюваного поверхневого шару є його

глибина, мікротвердість, шорсткість поверхні, які залежать від матеріалу

зміцнювального інструменту та режимів обробки: глибини врізання

інструменту, частоти обертання деталі, повздовжньої подачі інструменту.

У результаті нагріву і високого тиску в зоні ФК відбувається зминання

мікронерівностей, частина металу виноситься з поверхні зміцнюваної деталі

у вигляді стружки, що спричиняє усадку металу. Зі збільшенням

повздовжньої подачі в діапазоні 0,8 - 2,0 мм/об товщина зміцненого шару δ

зростає, а усадка металу різко зменшується [39, 79]. Збільшення

повздовжньої подачі збільшує зусилля обробки, а відповідно і потужність,

яка перетворюється у теплову енергію в зоні контакту, що сприяє

збільшенню глибини зміцненого шару. Збільшення глибини врізання

інструменту в діапазоні 0,2 - 0,4 мм аналогічно спричиняє ріст складових

зусиль зміцнення і, відповідно, збільшення глибини зміцненого шару. За

глибини врізання більше 0,4 мм товщина зміцненого шару дещо

зменшується, що пов’язано з оплавленням його приповерхневої області і
