Page 29 - Dys
P. 29
29

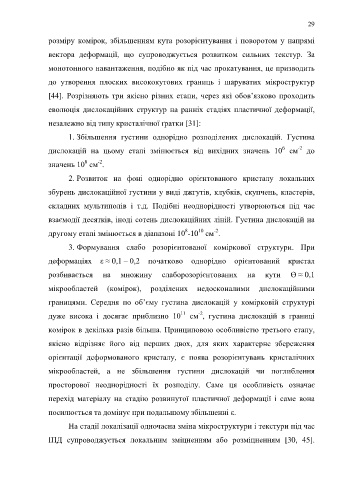

розміру комірок, збільшенням кута розорієнтування і поворотом у напрямі
вектора деформації, що супроводжується розвитком сильних текстур. За
монотонного навантаження, подібно як під час прокатування, це призводить
до утворення плоских висококутових границь і шаруватих мікроструктур
[44]. Розрізняють три якісно різних етапи, через які обов’язково проходить
еволюція дислокаційних структур на ранніх стадіях пластичної деформації,
незалежно від типу кристалічної ґратки [31]:
1. Збільшення густини однорідно розподілених дислокацій. Густина
6
-2
дислокацій на цьому етапі змінюється від вихідних значень 10 см до
-2
8
значень 10 см .
2. Розвиток на фоні однорідно орієнтованого кристалу локальних
збурень дислокаційної густини у виді джгутів, клубків, скупчень, кластерів,
складних мультиполів і т.д. Подібні неоднорідності утворюються під час
взаємодії десятків, іноді сотень дислокаційних ліній. Густина дислокацій на
8
-2
10
другому етапі змінюється в діапазоні 10 -10 см .
3. Формування слабо розорієнтованої коміркової структури. При
деформаціях ε ≈ 0,1 – 0,2 початково однорідно орієнтований кристал
розбивається на множину слаборозорієнтованих на кути Ө ≈ 0,1
мікрообластей (комірок), розділених недосконалими дислокаційними
границями. Середня по об’єму густина дислокацій у комірковій структурі
11
-2
дуже висока і досягає приблизно 10 см , густина дислокацій в границі
комірок в декілька разів більша. Принциповою особливістю третього етапу,
якісно відрізняє його від перших двох, для яких характерне збереження
орієнтації деформованого кристалу, є поява розорієнтувань кристалічних
мікрообластей, а не збільшення густини дислокацій чи поглиблення
просторової неоднорідності їх розподілу. Саме ця особливість означає
перехід матеріалу на стадію розвинутої пластичної деформації і саме вона
посилюється та домінує при подальшому збільшенні ε.
На стадії локалізації одночасна зміна мікроструктури і текстури під час
ІПД супроводжується локальним зміцненням або розміцненням [30, 45].
