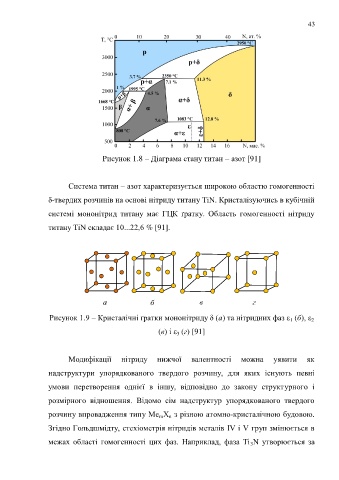

Рисунок 1.8 – Діаграма стану титан – азот [91]
Система титан – азот характеризується широкою областю гомогенності
δ-твердих розчинів на основі нітриду титану TiN. Кристалізуючись в кубічній
системі мононітрид титану має ГЦК ґратку. Область гомогенності нітриду
титану TiN складає 10...22,6 % [91].
а б в г
Рисунок 1.9 – Кристалічні ґратки мононітриду δ (а) та нітридних фаз ε (б), ε
1
2
(в) і ε (г) [91]
3
Модифікації нітриду нижчої валентності можна уявити як
надструктури упорядкованого твердого розчину, для яких існують певні
умови перетворення однієї в іншу, відповідно до закону структурного і
розмірного відношення. Відомо сім надструктур упорядкованого твердого
розчину впровадження типу Мe Х з різною атомно-кристалічною будовою.
n
m
Згідно Гольдшмідту, стехіометрія нітридів металів IV і V груп змінюється в
межах області гомогенності цих фаз. Наприклад, фаза Ti N утворюється за
3
