Page 42 - Кулик В.В.
P. 42
42

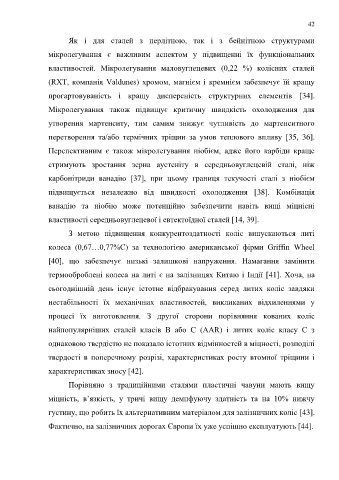

Як і для сталей з перлітною, так і з бейнітною структурами
мікролегування є важливим аспектом у підвищенні їх функціональних
властивостей. Мікролегування маловуглецевих (0,22 %) колісних сталей
(RXT, компанія Valdunes) хромом, магнієм і кремнієм забезпечує їй кращу
прогартовуваність і кращу дисперсність структурних елементів [34].
Мікролегування також підвищує критичну швидкість охолодження для
утворення мартенситу, тим самим знижує чутливість до мартенситного
перетворення та/або термічних тріщин за умов теплового впливу [35, 36].
Перспективним є також мікролегування ніобієм, адже його карбіди краще
стримують зростання зерна аустеніту в середньовуглецевій сталі, ніж
карбонітриди ванадію [37], при цьому границя текучості сталі з ніобієм
підвищується незалежно від швидкості охолодження [38]. Комбінація
ванадію та ніобію може потенційно забезпечити навіть вищі міцнісні
властивості середньовуглецевої і евтектоїдної сталей [14, 39].
З метою підвищення конкурентоздатності коліс випускаються литі
колеса (0,67…0,77%С) за технологією американської фірми Griffin Wheel
[40], що забезпечує низькі залишкові напруження. Намагання замінити
термооброблені колеса на литі є на залізницях Китаю і Індії [41]. Хоча, на
сьогоднішній день існує істотне відбракування серед литих коліс завдяки
нестабільності їх механічних властивостей, викликаних відхиленнями у
процесі їх виготовлення. З другої сторони порівняння кованих коліс
найпопулярніших сталей класів B або С (AAR) і литих коліс класу C з
однаковою твердістю не показало істотних відмінностей в міцності, розподілі
твердості в поперечному розрізі, характеристиках росту втомної тріщини і
характеристиках зносу [42].
Порівняно з традиційними сталями пластичні чавуни мають вищу
міцність, в’язкість, у тричі вищу демпфуючу здатність та на 10% нижчу
густину, що робить їх альтернативним матеріалом для залізничних коліс [43].
Фактично, на залізничних дорогах Європи їх уже успішно експлуатують [44].
