217

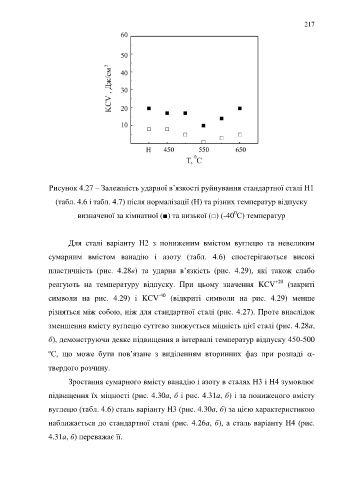

Рисунок 4.27 – Залежність ударної в’язкості руйнування стандартної сталі Н1

(табл. 4.6 і табл. 4.7) після нормалізації (Н) та різних температур відпуску

0
визначеної за кімнатної (■) та низької (□) (-40 С) температур

Для сталі варіанту Н2 з пониженим вмістом вуглецю та невеликим

сумарним вмістом ванадію і азоту (табл. 4.6) спостерігаються високі

пластичність (рис. 4.28в) та ударна в’язкість (рис. 4.29), які також слабо

реагують на температуру відпуску. При цьому значення KCV +20 (закриті

-40
символи на рис. 4.29) і KCV (відкриті символи на рис. 4.29) менше
різняться між собою, ніж для стандартної сталі (рис. 4.27). Проте внаслідок

зменшення вмісту вуглецю суттєво знижується міцність цієї сталі (рис. 4.28а,

б), демонструючи деяке підвищення в інтервалі температур відпуску 450-500

ºС, що може бути пов’язане з виділенням вторинних фаз при розпаді -

твердого розчину.

Зростання сумарного вмісту ванадію і азоту в сталях Н3 і Н4 зумовлює

підвищення їх міцності (рис. 4.30а, б і рис. 4.31а, б) і за пониженого вмісту

вуглецю (табл. 4.6) сталь варіанту Н3 (рис. 4.30а, б) за цією характеристикою

наближається до стандартної сталі (рис. 4.26а, б), а сталь варіанту Н4 (рис.

4.31а, б) переважає її.
