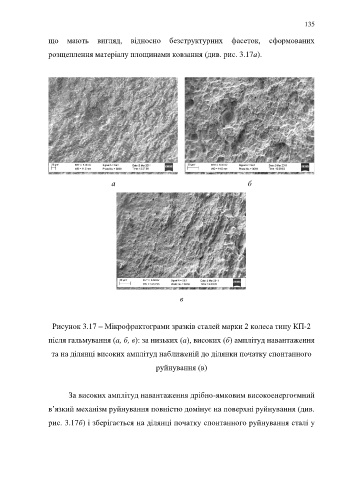

Page 135 - Кулик В.В.
P. 135
135
що мають вигляд, відносно безструктурних фасеток, сформованих
розщеплення матеріалу площинами ковзання (див. рис. 3.17а).
а б
в
Рисунок 3.17 – Мікрофрактограми зразків сталей марки 2 колеса типу КП-2
після гальмування (a, б, в): за низьких (a), високих (б) амплітуд навантаження
та на ділянці високих амплітуд наближеній до ділянки початку спонтанного
руйнування (в)
За високих амплітуд навантаження дрібно-ямковим високоенергоємний
в’язкий механізм руйнування повністю домінує на поверхні руйнування (див.
рис. 3.17б) і зберігається на ділянці початку спонтанного руйнування сталі у
