83

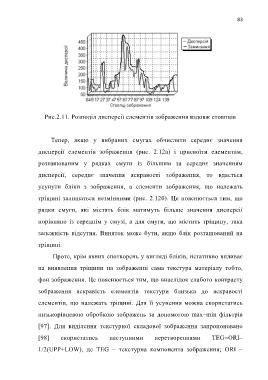

Рис.2.11. Розподіл дисперсії елементів зображення вздовж стовпців

Тепер, якщо у вибраних смугах обчислити середнє значення

дисперсії елементів зображення (рис. 2.12а) і присвоїти елементам,

розташованим у рядках смуги із більшим за середнє значенням

дисперсії, середнє значення яскравості зображення, то вдасться

усунути бліки з зображення, а елементи зображення, що належать

тріщині залишаться незмінними (рис. 2.12б). Це пояснюється тим, що

рядки смуги, які містять блік матимуть більше значення дисперсії

порівняно із середнім у смузі, а для смуги, що містить тріщину, така

залежність відсутня. Виняток може бути, якщо блік розташований на

тріщині.

Проте, крім явних спотворень у вигляді бліків, негативно впливає

на виявлення тріщини на зображенні сама текстура матеріалу тобто,

фон зображення. Це пояснюється тим, що внаслідок слабого контрасту

зображення яскравість елементів текстури близька до яскравості

елементів, що належать тріщині. Для її усунення можна скористатись

низькорівневою обробкою зображень за допомогою max–min фільтрів

[97]. Для виділення текстурної складової зображення запропоновано

[98] скористатись наступними перетвореннями TEG=ORI–

1/2(UPP+LOW), де TEG – текстурна компонента зображення; ORI –
