також для з’єднання сегментів накладається умова мінімуму відстані

між центрами ваги з’єднуваних сегментів (рис.2.12г).

Під час з’єднання сегментів володіємо інформацією про їх

довжину і відстань між ними, тому з’єднавши їх можемо оцінити

довжину тріщини в одиницях виміру зображення.

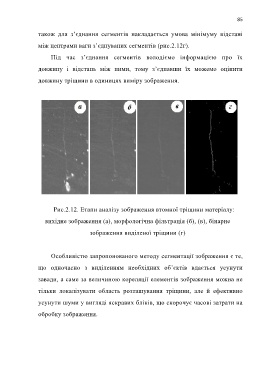

Рис.2.12. Етапи аналізу зображення втомної тріщини матеріалу:

вихідне зображення (а), морфологічна фільтрація (б), (в), бінарне

зображення виділеної тріщини (г)

Особливістю запропонованого методу сегментації зображення є те,

що одночасно з виділенням необхідних об’єктів вдається усунути

завади, а саме за величиною кореляції елементів зображення можна не

тільки локалізувати область розташування тріщини, але й ефективно

усунути шуми у вигляді яскравих бліків, що скорочує часові затрати на

обробку зображення.
