79

зразка з різним часом експозиції рис.2.9а та рис.2.9б. Отримані

результати добре узгоджуються з реальними спостереженнями.

80
70
60
50
40
30
20
10
0
0-3мкм 3-5мкм 5-10мкм

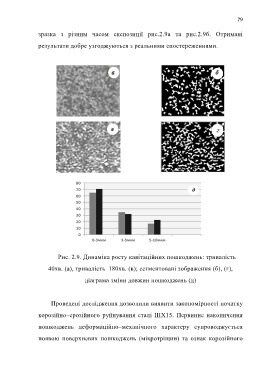

Рис. 2.9. Динаміка росту кавітаційних пошкоджень: тривалість

40хв. (а), тривалість 180хв. (в); сегментовані зображення (б), (г),

діаграма зміни довжин пошкоджень (д)

Проведені дослідження дозволили виявити закономірності початку

корозійно–ерозійного руйнування сталі ШХ15. Первинне накопичення

пошкоджень деформаційно–механічного характеру супроводжується

появою поверхневих пошкоджень (мікротріщин) та ознак корозійного
