117

Що більше метал вичерпав свій запас пластичності (зокрема,

внаслідок деградації в експлуатаційних умовах), то ширшими будуть ці

перетинки. І, навпаки, що він пластичніший, то ширина цих перетинок

прямуватиме до нуля. Аналізуючи зображення, сформоване лише

найсвітлішими точками під № 5, можна оцінювати розміри

конгломератів з дрібних ямок, які, зливаючись, утворюють більші за

розмірами дефекти. Руйнуванню перетинок між ними передує

найбільше витягування, про що свідчить мала ширина гребенів відриву

між суміжними ділянками з дрібними ямками (рис. 2.30е).

За результатами аналізу отриманих бінарних зображень рельєфу

зламу сталі 15Х1М1Ф отримали розподіли розмірів порожнин у вигляді

слідів від карбідів на дні ямок, самих ямок та ширини перетинок між

ними (рис. 2.31). Відзначили, що за формою порожнини навколо

включень і ініційовані на них ямки дещо здеформовані, про що

свідчить невідповідність їх великої та малої осей симетрії (рис. 2.31в,

г). Розподіл величин ширини перетинок між ямками має вид близький

до нормального (рис. 2.31в).

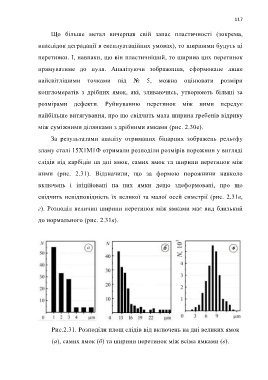

Рис.2.31. Розподіли площ слідів від включень на дні великих ямок

(a), самих ямок (б) та ширини перетинок між всіма ямками (в).
