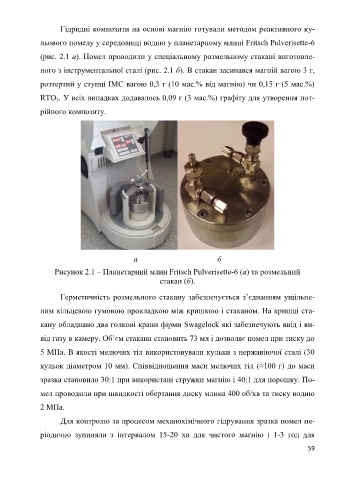

Page 59 -

Гідридні композити на основі магнію готували методом реактивного ку-

льового помелу у середовищі водню у планетарному млині Fritsch Pulverisette-6

(рис. 2.1 а). Помел проводили у спеціальному розмельному стакані виготовле-

ного з інструментальної сталі (рис. 2.1 б). В стакан засипався магній вагою 3 г,

розтертий у ступці ІМС вагою 0,3 г (10 мас.% від магнію) чи 0,15 г (5 мас.%)

RTO . У всіх випадках додавалось 0,09 г (3 мас.%) графіту для утворення пот-
3

рійного композиту.

а б

Рисунок 2.1 – Планетарний млин Fritsch Pulverisette-6 (а) та розмельний
стакан (б).

Герметичність розмельного стакану забезпечується з’єднанням ущільне-

ним кільцевою гумовою прокладкою між кришкою і стаканом. На кришці ста-

кану обладнано два голкові крани фірми Swagelock які забезпечують ввід і ви-

від газу в камеру. Об’єм стакана становить 73 мл і дозволяє помел при тиску до

5 МПа. В якості мелючих тіл використовували кульки з нержавіючої сталі (30

кульок діаметром 10 мм). Співвідношення маси мелючих тіл (≈100 г) до маси

зразка становило 30:1 при використані стружки магнію і 40:1 для порошку. По-

мел проводили при швидкості обертання диску млина 400 об/хв та тиску водню

2 МПа.

Для контролю за процесом механохімічного гідрування зразка помел пе-

ріодично зупиняли з інтервалом 15-20 хв для чистого магнію і 1-3 год для

59
