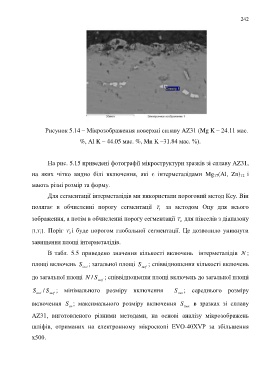

Рисунок 5.14 ‒ Мікрозображення поверхні сплаву AZ31 (Mg K – 24.11 мас.
%, Al K – 44.05 мас. %, Mn K –31.84 мас. %).
На рис. 5.15 приведені фотографії мікроструктури зразків зі сплаву AZ31,
на яких чітко видно білі включення, які є інтерметалідами Mg (Al, Zn) 12 і
17
мають різні розмір та форму.
Для сегментації інтерметалідів ми використали пороговий метод Ксу. Він
полягає в обчисленні порогу сегментації T за методом Оцу для всього
1
зображення, а потім в обчисленні порогу сегментації T для пікселів з діапазону
2
, 1 [ T 1 ]. Поріг T і буде порогом глобальної сегментації. Це дозволило уникнути
2
завищення площі інтерметалідів.
В табл. 5.5 приведено значення кількості включень інтерметалідів N ;
площі включень S ; загальної площі S surf ; співвідношення кількості включень
incl
до загальної площі N / S surf ; співвідношення площі включень до загальної площі
S incl S / surf ; мінімального розміру включення S ; середнього розміру
min
включення S ; максимального розміру включення S в зразках зі сплаву
av max
AZ31, виготовленого різними методами, на основі аналізу мікрозображень
шліфів, отриманих на електронному мікроскопі EVO-40XVP за збільшення
х500.
