Page 241 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

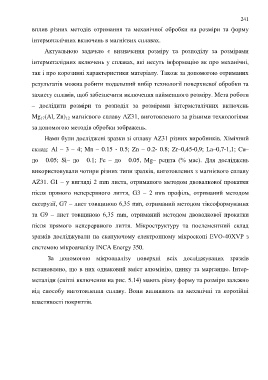

241

вплив різних методів отримання та механічної обробки на розміри та форму

інтерметалічних включень в магнієвих сплавах.

Актуальною задачею є визначення розміру та розподілу за розмірами

інтерметалідних включень у сплавах, які несуть інформацію як про механічні,

так і про корозивні характеристики матеріалу. Також за допомогою отриманих

результатів можна робити подальший вибір технології поверхневої обробки та

захисту сплавів, щоб забезпечити включення найменшого розміру. Мета роботи

– дослідити розміри та розподіл за розмірами інтерметалічних включень

Mg (Al, Zn) магнієвого сплаву AZ31, виготовленого за різними технологіями
17
12
за допомогою методів обробки зображень.

Нами були досліджені зразки зі сплаву AZ31 різних виробників. Хімічний

cклад: Al – 3 – 4; Mn – 0.15 - 0.5; Zn – 0.2- 0.8; Zr–0,45-0,9; La–0,7-1,1; Cu–

до 0.05; Si– до 0.1; Fe – до 0.05, Mg– решта (% мас). Для досліджень

використовували чотири різних типи зразків, виготовлених з магнієвого сплаву

AZ31. G1 – у вигляді 2 mm листа, отриманого методом двовалкової прокатки

після прямого неперервного лиття, G3 – 2 mm профіль, отриманий методом

екструзії, G7 – лист товщиною 6,35 mm, отриманий методом тіксоформування

та G9 – лист товщиною 6,35 mm, отриманий методом двовалкової прокатки

після прямого неперервного лиття. Мікроструктуру та поелементний склад
зразків досліджували на скануючому електронному мікроскопі EVO-40XVP з

системою мікроаналізу INCA Energy 350.
За допомогою мікроаналізу поверхні всіх досліджуваних зразків

встановлено, що в них однаковий вміст алюмінію, цинку та марганцю. Інтер-
металіди (світлі включення на рис. 5.14) мають різну форму та розміри залежно

від способу виготовлення сплаву. Вони впливають на механічні та корозійні

властивості покриттів.
