Page 238 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

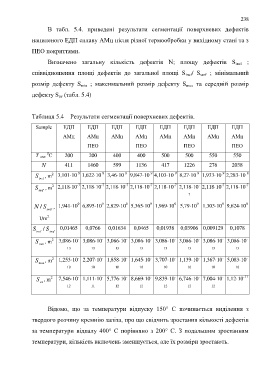

238

В табл. 5.4. приведені результати сегментації поверхневих дефектів

напиленого ЕДП сплаву АМц після різної термообробки у вихідному стані та з

ПЕО покриттями.

Визначено загальну кількість дефектів N; площу дефектів S ;
incl
співвідношення площі дефектів до загальної площі S / S ; мінімальний
surf
incl
розмір дефекту S min ; максимальний розмір дефекту S max та середній розмір

дефекту S (табл. 5.4)
av

Таблиця 5.4 ‒ Результати сегментації поверхневих дефектів.

Sample ЕДП ЕДП ЕДП ЕДП ЕДП ЕДП ЕДП ЕДП

АМц АМц АМц АМц АМц АМц АМц АМц

ПЕО ПЕО ПЕО ПЕО
0
T ann С 200 200 400 400 500 500 550 550
N 411 1460 599 1136 417 1226 276 2038
-8
-9
-9
-8
-9
-9
-9
-9
S incl , m 3,101·10 1,622·10 3,46·10 9,847·10 4,103·10 8,27·10 1,933·10 2,283·10
2
-7
-7
-7
-7
-7
-7
-
-7
2
S , m 2,118·10 2,118·10 2,118·10 2,118·10 2,118·10 2,118·10 2,118·10 2,118·10
surf
7

9
9
9
9
9
9
9
9
N S / , 1,941·10 6,895·10 2,829·10 5,365·10 1,969·10 5,79·10 1,303·10 9,624·10
surf
2
1/m
S S / 0,01465 0,0766 0,01634 0,0465 0,01938 0,03906 0,009129 0,1078
incl surf
-
-
-
-
-
-
-
2
S , m 3,086·10 3,086·10 3,086·10 3,086·10 3,086·10 3,086·10 3,086·10 3,086·10 -
min
13 13 13 13 13 13 13 13

-
-
-
-
-
-
-
2
S , m 1,253·10 2,207·10 1,858·10 1,645·10 3,707·10 1,139·10 1,367·10 5,083·10 -
max
10 10 10 10 10 10 10 10

-
-
-
-
-
-
-
-11
S , m 7,546·10 1,111·10 5,776·10 8,669·10 9,839·10 6,746·10 7,004·10 1,12·10
2
av
12 11 12 12 12 12 12

Відомо, що за температури відпуску 150° С починається виділення з
твердого розчину кремнію заліза, про що свідчить зростання кількості дефектів
за температури відпалу 400° С порівняно з 200° С. З подальшим зростанням
температури, кількість включень зменшується, але їх розміри зростають.
