Page 246 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ
P. 246
246
а б
80 n
70
60
50
40
30
20
10
0 m
0.00E+005.00E-041.00E-031.50E-032.00E-032.50E-033.00E-03
в

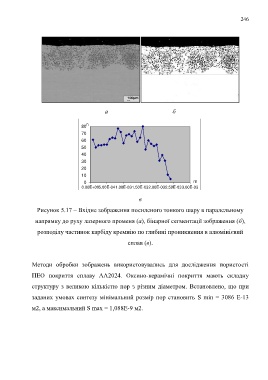

Рисунок 5.17 ‒ Вхідне зображення посиленого тонкого шару в паралельному
напрямку до руху лазерного променя (а), бінарної сегментації зображення (б),
розподілу частинок карбіду кремнію по глибині проникнення в алюмінієвий
сплав (в).
Методи обробки зображень використовувались для дослідження пористості
ПЕО покриття сплаву АА2024. Оксино-керамічні покриття мають складну
структуру з великою кількістю пор з різним діаметром. Встановлено, що при
заданих умовах синтезу мінімальний розмір пор становить S min = 3086 E-13
м2, а максимальний S max = 1,088E-9 м2.
