Page 234 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

234

Якщо кількість пікселів, раніше виявлених пор в області периметра,

менше деякого порогу , то виконується локальна сегментація. Цей

крок дозволяє уникнути некомпактних об’єктів (див рис. 5.8).

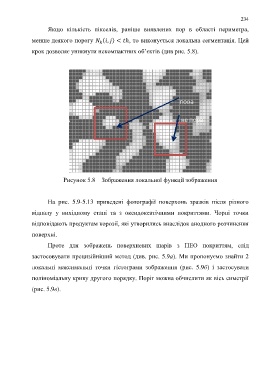

Рисунок 5.8 ‒ Зображення локальної функції зображення

На рис. 5.9-5.13 приведені фотографії поверхонь зразків після різного

відпалу у вихідному стані та з оксидокеатічними покриттями. Чорні точки

відповідають продуктам корозії, які утворились внаслідок анодного розчинення

поверхні.

Проте для зображень поверхневих шарів з ПЕО покриттям, слід

застосовувати прецизійніший метод (див. рис. 5.9а). Ми пропонуємо знайти 2

локальні максимальні точки гістограми зображення (рис. 5.9б) і застосувати

поліноміальну криву другого порядку. Поріг можна обчислити як вісь симетрії

(рис. 5.9в).
