Page 207 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

207

2
2
де Т  2 ( )T  P 0 ( )(T  0 ( )T   )  P 1 ( )( ( )T  1 T  )  , P 0 ( ),T P 1 ( )T кумулятивні
b
ймовірності,  0 ( ),T  1 ( )T – середні значення,  2 ( ),T  1 2 ( )T – дисперсії двох
0

класів. Результати сегментації методом Оцу наведені на рис. 4.15 (c-d). Видно,

що без попередньої обробки одномасштабним методом ретинексу багато

гребенів пропущено а деякі ямки бінаризовані як гребені.

(а) (б)

(в) (г)

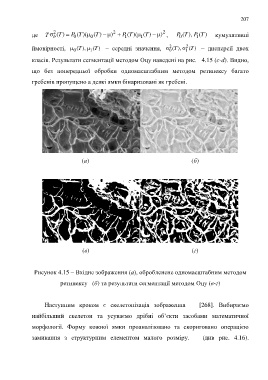

Рисунок 4.15 ‒ Вхідне зображення (а), обробленене одномасштабним методом

ретинексу (б) та результати сегментації методом Оцу (в-г)

Наступним кроком є скелетонізація зображення [268]. Вибираємо
найбільший скелетон та усуваємо дрібні об’єкти засобами математичної

морфології. Форму кожної ямки проаналізовано та скориговано операцією
замикання з структурним елементом малого розміру. (див рис. 4.16).
