211

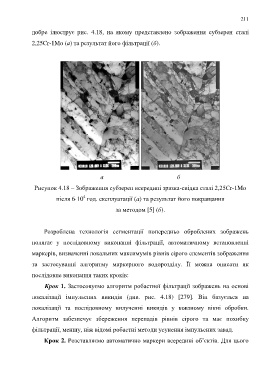

добре ілюструє рис. 4.18, на якому представлено зображення субзерен сталі

2,25Cr-1Mo (а) та результат його фільтрації (б).

а б

Рисунок 4.18 ‒ Зображення субзерен всередині зразка-свідка сталі 2,25Cr-1Mo

4
після 6·10 год. експлуатації (а) та результат його покращання
за методом [5] (б).

Розроблена технологія сегментації попередньо оброблених зображень

полягає у послідовному виконанні фільтрації, автоматичному встановленні

маркерів, визначенні локальних максимумів рівнів сірого елементів зображення

та застосуванні алгоритму маркерного водорозділу. Її можна описати як

послідовне виконання таких кроків:

Крок 1. Застосовуємо алгоритм робастної фільтрації зображень на основі

локалізації імпульсних викидів (див. рис. 4.18) [279]. Він базується на

локалізації та послідовному вилученні викидів у ковзному вікні обробки.

Алгоритм забезпечує збереження перепадів рівнів сірого та має похибку

фільтрації, меншу, ніж відомі робастні методи усунення імпульсних завад.

Крок 2. Розставляємо автоматично маркери всередині об’єктів. Для цього
