4.3. Адаптивна текстурна сегментація зображень на основі матриці

спільної появи

Фракторгафічне зображення зламу ударного зразка сталі 10Г2С1 після

опресовування тиском води сегментували методом k середніх на основі таких

текстурної ознаки однорідності для кутів 0°; 45°; 90°; 135°, для розміру вікна L

= 15 та для d = 5. Розмір вікна обробки L відповідає середній відстані між

локальними максимумами зображення.

Результати сегментації фрактографічного зображення (рис. 4.9) на основі

матриці спільної появи за ознакою однорідності подано на рис. 4.10. Далі на

сегментованому зображенні було вилучено дрібні об’єкти співмірні з вікном

обробки L (рис. 4.11) та застосовано морфологічні операції замикання та

відмикання зі структурним елементом у формі диску з радіусом 8 пікселів для

згладження контуру (рис. 4.12, 4.13).

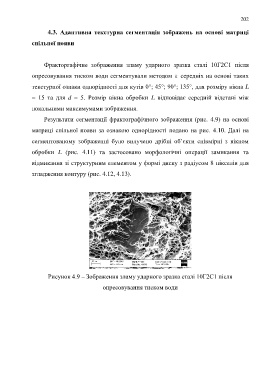

Рисунок 4.9 ‒ Зображення зламу ударного зразка сталі 10Г2С1 після

опресовування тиском води
