208

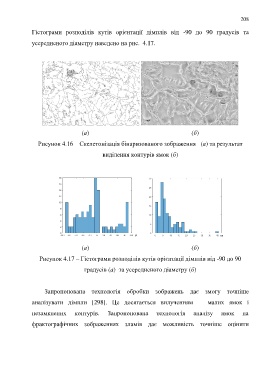

Гістограми розподілів кутів орієнтації дімплів від -90 до 90 градусів та

усередненого діаметру наведено на рис. 4.17.

(а) (б)

Рисунок 4.16 ‒ Скелетонізація бінаризованого зображення (а) та результат

виділення контурів ямок (б)

(а) (б)

Рисунок 4.17 ‒ Гістограми розподілів кутів орієнтації дімплів від -90 до 90

градусів (а) та усередненого діаметру (б)

Запропонована технологія обробки зображень дає змогу точніше

аналізувати дімпли [298]. Це досягається вилученням малих ямок і

незамкнених контурів. Запропонована технологія аналізу ямок на

фрактографічних зображеннях зламів дає можливість точніше оцінити
