204

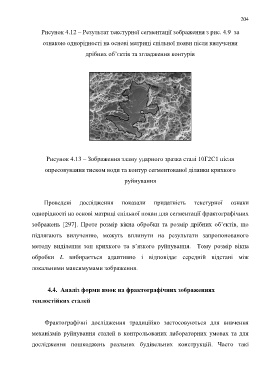

Рисунок 4.12 ‒ Результат текстурної сегментації зображення з рис. 4.9 за

ознакою однорідності на основі матриці спільної появи після вилучення

дрібних об’єктів та згладження контурів

Рисунок 4.13 ‒ Зображення зламу ударного зразка сталі 10Г2С1 після

опресовування тиском води та контур сегментованої ділянки крихкого

руйнування

Проведені дослідження показали придатність текстурної ознаки

однорідності на основі матриці спільної появи для сегментації фрактографічних

зображень [297]. Проте розмір вікна обробки та розмір дрібних об’єктів, що

підлягають вилученню, можуть вплинути на результати запропонованого

методу виділення зон крихкого та в’язкого руйнування. Тому розмір вікна

обробки L вибирається адаптивно і відповідає середній відстані між

локальними максимумами зображення.

4.4. Аналіз форми ямок на фрактографічних зображеннях

теплостійких сталей

Фрактографічні дослідження традиційно застосовуються для вивчення

механізмів руйнування сталей в контрольованих лабораторних умовах та для

дослідження пошкоджень реальних будівельних конструкцій. Часто такі
