Page 172 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ
P. 172
172
Сегментуючи отримане зображення пороговим методом та
використовуючи операції математичної морфології, можна виділити утяжини
та непровари. Попереднє усунення пор чи шлаків дає можливість точніше
локалізувати дефекти великих розмірів (рис. 3.24).

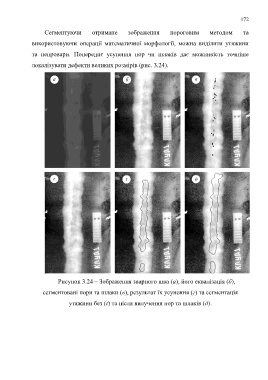

Рисунок 3.24 ‒ Зображення зварного шва (а), його еквалізація (б),
сегментовані пори та шлаки (в), результат їх усунення (г) та сегментація
утяжини без (ґ) та після вилучення пор та шлаків (д).
