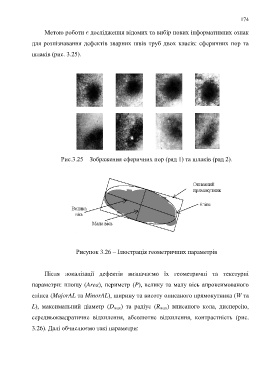

Метою роботи є дослідження відомих та вибір нових інформативних ознак
для розпізнавання дефектів зварних швів труб двох класів: сферичних пор та
шлаків (рис. 3.25).
Рис.3.25 ‒ Зображення сферичних пор (ряд 1) та шлаків (ряд 2).
Рисунок 3.26 ‒ Ілюстрація геометричних параметрів
Після локалізації дефектів визначаємо їх геометричні та текстурні
параметри: площу (Area), периметр (P), велику та малу вісь апроксимованого
еліпса (MajorAL та MinorAL), ширину та висоту описаного прямокутника (W та
L), максимальний діаметр (D max ) та радіус (R max ) вписаного кола, дисперсію,
середньоквадратичне відхилення, абсолютне відхилення, контрастність (рис.
3.26). Далі обчислюємо такі параметри:
