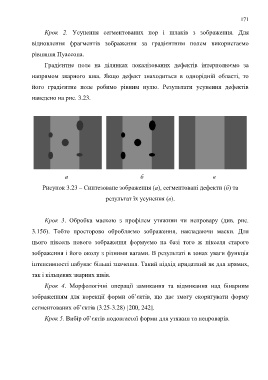

Page 171 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ
P. 171
171
Крок 2. Усунення сегментованих пор і шлаків з зображення. Для
відновлення фрагментів зображення за градієнтним полем використаємо
рівняння Пуассона.
Градієнтне поле на ділянках локалізованих дефектів інтерполюємо за
напрямом зварного шва. Якщо дефект знаходиться в однорідній області, то
його градієнтне поле робимо рівним нулю. Результати усунення дефектів
наведено на рис. 3.23.
а б в
Рисунок 3.23 ‒ Синтезоване зображення (а), сегментовані дефекти (б) та
результат їх усунення (в).
Крок 3. Обробка маскою з профілем утяжини чи непровару (див. рис.
3.15б). Тобто просторово обробляємо зображення, накладаючи маски. Для
цього піксель нового зображення формуємо на базі того ж пікселя старого
зображення і його околу з різними вагами. В результаті в зонах уваги функція
інтенсивності набуває більші значення. Такий підхід придатний як для прямих,
так і кільцевих зварних швів.
Крок 4. Морфологічні операції замикання та відмикання над бінарним
зображенням для корекції форми об’єктів, що дає змогу скоригувати форму
сегментованих об’єктів (3.25-3.28) [200, 242].
Крок 5. Вибір об’єктів подовгастої форми для утяжин та непроварів.
