Page 100 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

100

де S – це кількість рівнів яскравості, що наявні на зображенні в кількості,

більшій за b  N  M (N  M – розміри зображення; b – константа).

Експериментальні результати. Для підвищення контрастності застосова-

но логарифмічне мультиплікативне контрастування зображення за формулою

(9). Вибрано тестові зображення зварного шва розміром 256256 пікселів, які

зображені на рис. 2.3а та 2.4а. Параметр k узазальненої моделі ЛОЗ вибирали
адаптивно за форулами (2.17)–(2.19). Параметр p змінювався в діапазоні [1, 5] з

кроком 1. Результати оцінки якості зображень за формулою (2.21) зображено на

рис. 2.5.

а б

в г

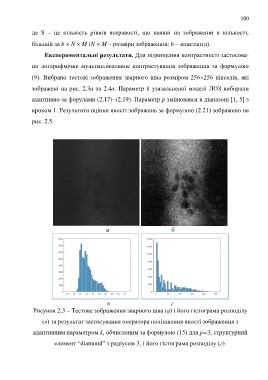

Рисунок 2.3 ‒ Тестове зображення зварного шва (а) і його гістограма розподілу

(в) та результат застосування оператора поліпшення якості зображення з

адаптивним параметром k, обчисленим за формулою (15) для p=3, структурний

елемент “diamond” з радіусом 3, і його гістограма розподілу (г).
