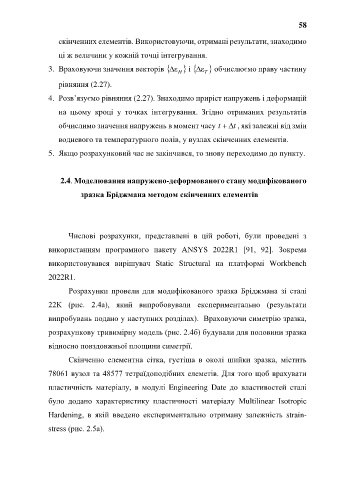

58

скінченних елементів. Використовуючи, отримані результати, знаходимо

ці ж величини у кожній точці інтегрування.

3. Враховуючи значення векторів   H  і   T  обчислюємо праву частину

рівняння (2.27).
4. Розв’язуємо рівняння (2.27). Знаходимо приріст напружень і деформацій

на цьому кроці у точках інтегрування. Згідно отриманих результатів
обчислимо значення напружень в момент часу t + t  , які залежні від змін

водневого та температурного полів, у вузлах скінченних елементів.

5. Якщо розрахунковий час не закінчився, то знову переходимо до пункту.

2.4. Моделювання напружено-деформованого стану модифікованого

зразка Бріджмана методом скінченних елементів

Числові розрахунки, представлені в цій роботі, були проведені з

використанням програмного пакету ANSYS 2022R1 [91, 92]. Зокрема

використовувався вирішувач Static Structural на платформі Workbench

2022R1.

Розрахунки провели для модифікованого зразка Бріджмана зі сталі

22К (рис. 2.4а), який випробовували експериментально (результати

випробувань подано у наступних розділах). Враховуючи симетрію зразка,

розрахункову тривимірну модель (рис. 2.4б) будували для половини зразка

відносно повздовжньої площини симетрії.

Скінченно елементна сітка, густіша в околі шийки зразка, містить

78061 вузол та 48577 тетраїдоподібних елеметів. Для того щоб врахувати

пластичність матеріалу, в модулі Engineering Date до властивостей сталі

було додано характеристику пластичності матеріалу Multilinear Isotropic

Hardening, в якій введено експериментально отриману залежність strain-

stress (рис. 2.5а).
