61

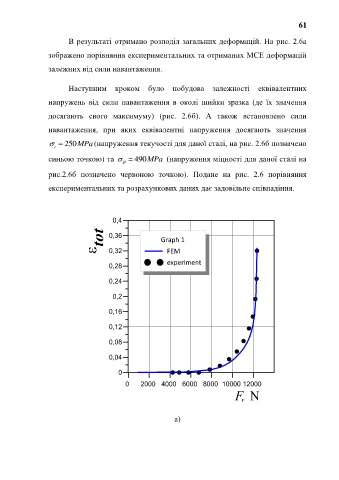

В результаті отримано розподіл загальних деформацій. На рис. 2.6а
зображено порівняння експериментальних та отриманих МСЕ деформацій
залежних від сили навантаження.
Наступним кроком було побудова залежності еквівалентних
напружень від сили навантаження в околі шийки зразка (де їх значення
досягають свого максимуму) (рис. 2.6б). А також встановлено сили
навантаження, при яких еквівалентні напруження досягають значення
= 250MPa(напруження текучості для даної сталі, на рис. 2.6б позначено
t
синьою точкою) та = 490MPa (напруження міцності для даної сталі на
B
рис.2.6б позначено червоною точкою). Подане на рис. 2.6 порівняння
експериментальних та розрахункових даних дає задовільне співпадіння.
а)
