P. 89

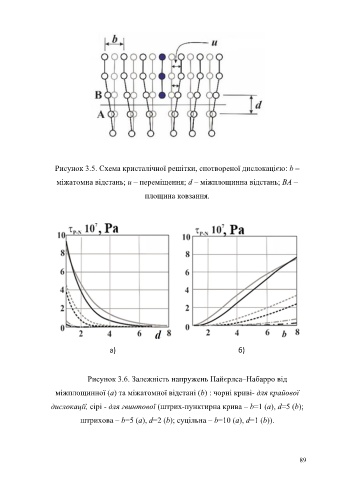

Рисунок 3.5. Схема кристалічної решітки, спотвореної дислокацією: b –
міжатомна відстань; u – переміщення; d – міжплощинна відстань; BA –
площина ковзання.
а) б)
Рисунок 3.6. Залежність напружень Пайєрлса–Набарро від
міжплощинної (а) та міжатомної відстані (b) : чорні криві- для крайової
дислокації, сірі - для гвинтової (штрих-пунктирна крива – b=1 (а), d=5 (b);
штрихова – b=5 (а), d=2 (b); суцільна – b=10 (а), d=1 (b)).
89
