яка емпірично встановлена у праці [256], оцінили вплив концентрації водню

на руйнувальне напруження. Результати розрахунків показано на рисунку

3.10а. Як бачимо, за менших концентрацій водню руйнувальне напруження

зростає до певного рівня СН. Так, за 50 і 100 МPа, це характеристичне

значення концентрації є в межах від 1,5 до 2 ppm, а вже за більшого

навантаження, це значення досягає 5 ppm.

а) b)

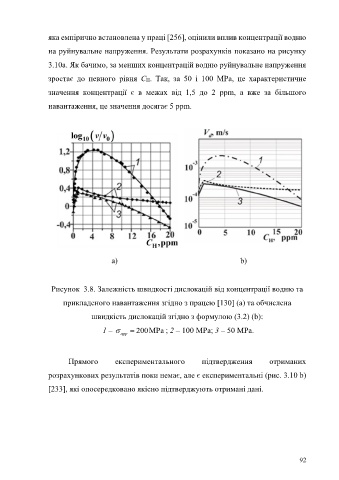

Рисунок 3.8. Залежність швидкості дислокацій від концентрації водню та

прикладеного навантаження згідно з працею [130] (а) та обчислена

швидкість дислокацій згідно з формулою (3.2) (b):

1 –   200MPa ; 2 – 100 MPa; 3 – 50 MPa.
app

Прямого експериментального підтвердження отриманих

розрахункових результатів поки немає, але є експериментальні (рис. 3.10 b)

[233], які опосередковано якісно підтверджують отримані дані.

92
