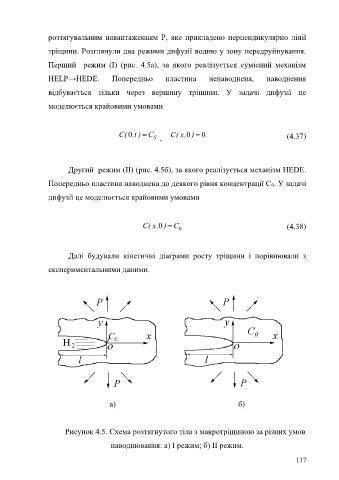

Page 117 - dysertaciyahembara

розтягувальним навантаженням Р, яке прикладено перпендикулярно лінії

тріщини. Розглянули два режими дифузії водню у зону передруйнування.

Перший режим (І) (рис. 4.5а), за якого реалізується сумісний механізм

HELP→HEDE. Попередньо пластина ненаводнена, наводнення

відбувається тільки через вершину тріщини. У задачі дифузії це

моделюється крайовими умовами


C( 0,t ) C S , C( x, 0 )  0 (4.37)

Другий режим (ІІ) (рис. 4.5б), за якого реалізується механізм HEDE.

Попередньо пластина наводнена до деякого рівня концентрації С0. У задачі

дифузії це моделюється крайовими умовами


C( x, 0 ) C 0 (4.38)

Далі будували кінетичні діаграми росту тріщини і порівнювали з

експериментальними даними.

а) б)

Рисунок 4.5. Схема розтягнутого тіла з макротріщиною за різних умов

наводнювання: а) І режим; б) ІІ режим.

117
