Page 118 - dysertaciyahembara

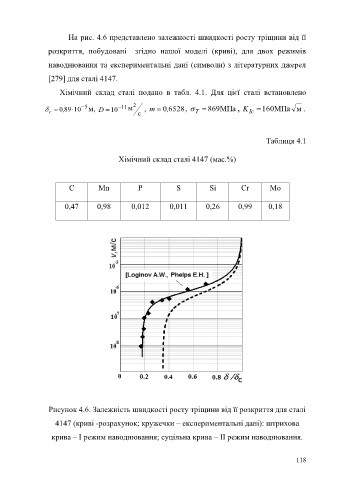

На рис. 4.6 представлено залежності швидкості росту тріщини від її

розкриття, побудовані згідно нашої моделі (криві), для двох режимів

наводнювання та експериментальні дані (символи) з літературних джерел

[279] для сталі 4147.

Хімічний склад сталі подано в табл. 4.1. Для цієї сталі встановлено


5
 c  0, 89 10 м, D  10  11 м 2 с , m  0, 6528,  T  869 МПа , K Ic  160 МПа м .

Таблиця 4.1

Хімічний склад сталі 4147 (мас.%)

C Mn P S Si Cr Mo

0,47 0,98 0,012 0,011 0,26 0,99 0,18

Рисунок 4.6. Залежність швидкості росту тріщини від її розкриття для сталі

4147 (криві -розрахунок; кружечки – експериментальні дані): штрихова

крива – І режим наводнювання; суцільна крива – ІІ режим наводнювання.

118
