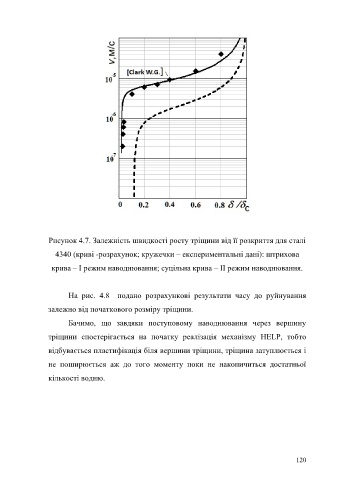

Рисунок 4.7. Залежність швидкості росту тріщини від її розкриття для сталі

4340 (криві -розрахунок; кружечки – експериментальні дані): штрихова

крива – І режим наводнювання; суцільна крива – ІІ режим наводнювання.

На рис. 4.8 подано розрахункові результати часу до руйнування

залежно від початкового розміру тріщини.

Бачимо, що завдяки поступовому наводнювання через вершину

тріщини спостерігається на початку реалізація механізму HELP, тобто

відбувається пластифікація біля вершини тріщини, тріщина затуплюється і

не поширюється аж до того моменту поки не накопичиться достатньої

кількості водню.
