Page 119 - dysertaciyahembara

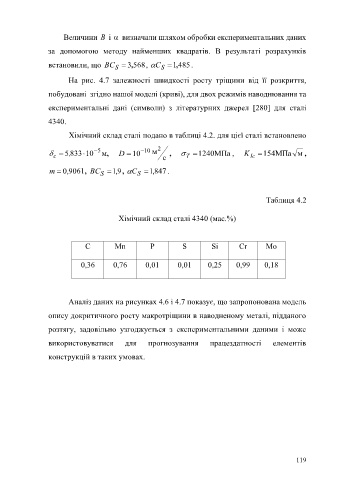

Величини B і  визначали шляхом обробки експериментальних даних

за допомогою методу найменших квадратів. В результаті розрахунків


встановили, що BC S  3, 568, C S  1, 485.

На рис. 4.7 залежності швидкості росту тріщини від її розкриття,

побудовані згідно нашої моделі (криві), для двох режимів наводнювання та

експериментальні дані (символи) з літературних джерел [280] для сталі

4340.

Хімічний склад сталі подано в таблиці 4.2. для цієї сталі встановлено

 c  5, 833 10  5 м, D  10  10 м 2 с ,  T  1240 МПа , K Ic  154 МПа м ,


m  , 0 9061, BC S  9 , 1 , C S  , 1 847 .

Таблиця 4.2

Хімічний склад сталі 4340 (мас.%)

C Mn P S Si Cr Mo

0,36 0,76 0,01 0,01 0,25 0,99 0,18

Аналіз даних на рисунках 4.6 і 4.7 показує, що запропонована модель

опису докритичного росту макротріщини в наводненому металі, підданого

розтягу, задовільно узгоджується з експериментальними даними і може

використовуватися для прогнозування працездатності елементів

конструкцій в таких умовах.

119
