82

знижували в’язкість розплаву і тим самим сприяли значному деформуванню

краплин під час удару об поверхню напилювання.

25
t, мкм 1,6 мм

2,4 мм
20

15

10

100 А 125А 125 А 150А 150 А 180А

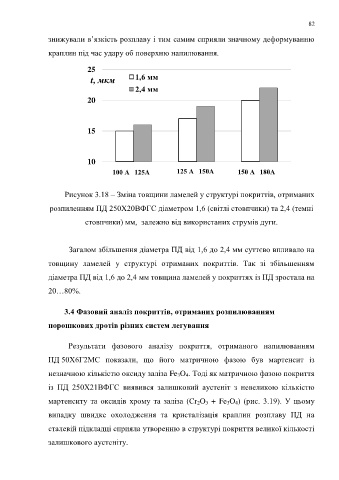

Рисунок 3.18 – Зміна товщини ламелей у структурі покриттів, отриманих

розпиленням ПД 250Х20ВФГС діаметром 1,6 (світлі стовпчики) та 2,4 (темні

стовпчики) мм, залежно від використаних струмів дуги.

Загалом збільшення діаметра ПД від 1,6 до 2,4 мм суттєво впливало на

товщину ламелей у структурі отриманих покриттів. Так зі збільшенням

діаметра ПД від 1,6 до 2,4 мм товщина ламелей у покриттях із ПД зростала на

20…80%.

3.4 Фазовий аналіз покриттів, отриманих розпилюванням

порошкових дротів різних систем легування

Результати фазового аналізу покриття, отриманого напилюванням

ПД 50Х6Г2МС показали, що його матричною фазою був мартенсит із

незначною кількістю оксиду заліза Fe 3O 4. Тоді як матричною фазою покриття

із ПД 250Х21ВФГС виявився залишковий аустеніт з невеликою кількістю

мартенситу та оксидів хрому та заліза (Cr 2O 3 + Fe 3O 4) (рис. 3.19). У цьому

випадку швидке охолодження та кристалізація краплин розплаву ПД на

сталевій підкладці сприяла утворенню в структурі покриття великої кількості

залишкового аустеніту.
