Page 80 - дисертація Головчук

80

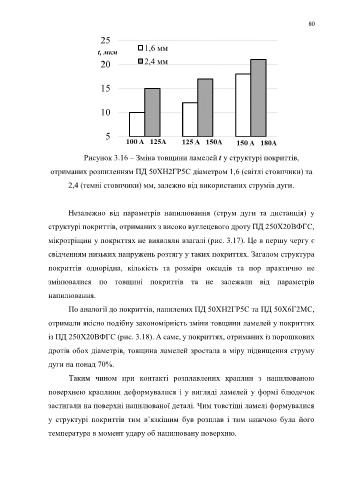

Рисунок 3.16 – Зміна товщини ламелей t у структурі покриттів,

отриманих розпиленням ПД 50ХН2ГР5С діаметром 1,6 (світлі стовпчики) та

2,4 (темні стовпчики) мм, залежно від використаних струмів дуги.

Незалежно від параметрів напилювання (струм дуги та дистанція) у

структурі покриттів, отриманих з високо вуглецевого дроту ПД 250Х20ВФГС,

мікротріщин у покриттях не виявляли взагалі (рис. 3.17). Це в першу чергу є

свідченням низьких напружень розтягу у таких покриттях. Загалом структура

покриттів однорідна, кількість та розміри оксидів та пор практично не

змінювалися по товщині покриттів та не залежали від параметрів

напилювання.

По аналогії до покриттів, напилених ПД 50ХН2ГР5С та ПД 50Х6Г2МС,

отримали якісно подібну закономірність зміни товщини ламелей у покриттях

із ПД 250Х20ВФГС (рис. 3.18). А саме, у покриттях, отриманих із порошкових

дротів обох діаметрів, товщина ламелей зростала в міру підвищення струму

дуги на понад 70%.

Таким чином при контакті розплавлених краплин з напилюваною

поверхнею краплини деформувалися і у вигляді ламелей у формі блюдечок

застигали на поверхні напилюваної деталі. Чим товстіші ламелі формувалися

у структурі покриттів тим в’язкішим був розплав і тим нижчою була його

температура в момент удару об напилювану поверхню.
